Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | tek fazlı diyot köprü doğrultucu | Ters Voltaj: | 1000V |
|---|---|---|---|
| İleri Akım: | 50.0A | Dava: | Metal kasası |
| Yol göstermek: | MIL-STD-202E | Ağırlık: | 30 gram |
| Vurgulamak: | Tek Fazlı Köprü Doğrultucu,Köprü tipi düzleyici |
||

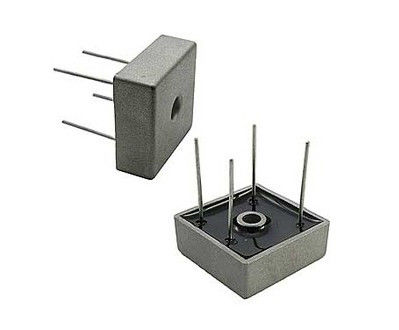

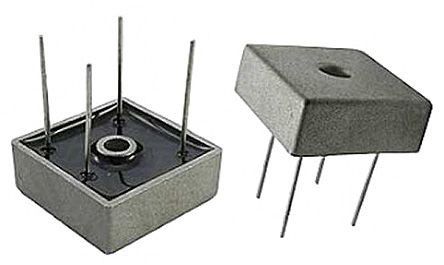

50A 1000V yüksek akımlı pinout tek fazlı köprü düzlendirici KBPC5010W
Açıklama
Bir köprü düzleyici, AC'yi (değişen akım) tam dalga titreşimli DC'ye (doğrudan akım) değiştirmek için hareket eden bir köprü olarak yapılandırılmış yarı iletken diyot dizisidir.Bir çapraz boyunca AC akımı bağlandığındaDört diyot, transformatörün merkeze dokunmasına gerek kalmadan tam dalga düzeltmesini sağlar.
Bride düzlendirici, bu faktörlere göre çeşitli tiplere sınıflandırılır: besleme türü, kontrol yeteneği, bride devrelerinin yapılandırmaları vb.Köprü düzelticileri esas olarak tek fazlı ve üç fazlı düzelticiler olarak sınıflandırılırBu iki tip de kontrolsüz, yarı kontrollü ve tam kontrollü düzleyici olarak sınıflandırılır.
Özellikleri:
•Maksimum ısı dağılımı için metal kabuk
•Alt basınç aşırı yükleme değerleri-400 Ampere
•Düşük ileri gerilim düşüşü
Mekanik veriler:
•Kasa: Metal, elektrikli yalıtılmış
•Epoxy: UL 94V-0 oranı alev geriletici
•Kurşun: MIL-STD-202E, Metod 208 garantilidir
•Kutupluk: İşaretlendiği gibi
•Montaj konumu: Herhangi bir
•Ağırlığı: 30 gram
Uygulama:
Elektronik bileşeni nasıl gördüğünüze bağlı olarak dizüstü bilgisayarlar, cep telefonları ve PDA'lar da dahil olmak üzere birçok elektronik cihazda kullanılır.
Avantajı:
Bu köprü devresinin ana avantajı, özel bir merkezle bağlantılı bir transformatöre ihtiyaç duymamasıdır ve böylece boyutunu ve maliyetini azaltır.
En yüksek değerler ve elektrik özellikleri:
Farklı belirtilmedikçe, 25°C çevre sıcaklığında nominal. Dirençli veya endüktif yük,60HZ.
Kapasitif yük için, %20 oranında akım azalması
| Özellikleri | Simge | KBPC5010 | Birim |
| Maksimum tekrarlayan en yüksek ters gerilim | VRRM | 1000 | V |
| Maksimum RMS köprü giriş voltajı | VRMS | 700 | V |
| Maksimum DC engelleme voltajı | VDC | 1000 | V |
| Maksimum orta ileri düzeltme çıkış akımı. @Ta=55°C. | I(AV) | 50.0 | A |
| Rütbeli yük üzerine uygulanan 8.3ms tek yarı sinüs dalga süper zirve ileri sürüş akımı ((JEDEC yöntemi) | IFSM | 400 | A |
| 25A'da köprü elemanı başına en fazla anlık ileri gerilim düşüşü | VF | 1.1 | V |
|
Maksimum DC ters akım @Ta=25°C Bir eleman başına nominal DC engelleme voltajında @Ta=100°C |
IR |
10.0 500 |
UA |
| Füzyon için değerlendirme (t<8.3ms) | I2t | 664 | A2 saniye |
| Tipik bağlantı kapasitesi | Cj |
300 |
pF |
| Tipik ısı direnci | RθJA | 2.2 | °C/W |
| İşleme bağlantı sıcaklık aralığı | TJ | -55 ~ 150 | °C |
| Depolama sıcaklık aralığı | TSTG | -55 ~ 150 | °C |
Notlar:
11 MHZ'de ölçülür ve 4,0 volt'luk ters voltaj uygulanır.
2Çıkıştan bacak başına kesiye ısı direnci.
Boyut: ((mm)
