Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | silikon köprü doğrultucu | Ters Voltaj: | 1000V |
|---|---|---|---|
| İleri Akım: | 4.0A | Parça Sayısı: | 4.0 |
| Tipik IR: | 0,1μA'dan az | Tjmax.: | 150°C |
| Vurgulamak: | silikon köprü doğrultucu,Tek Fazlı Köprü Doğrultucu |
||

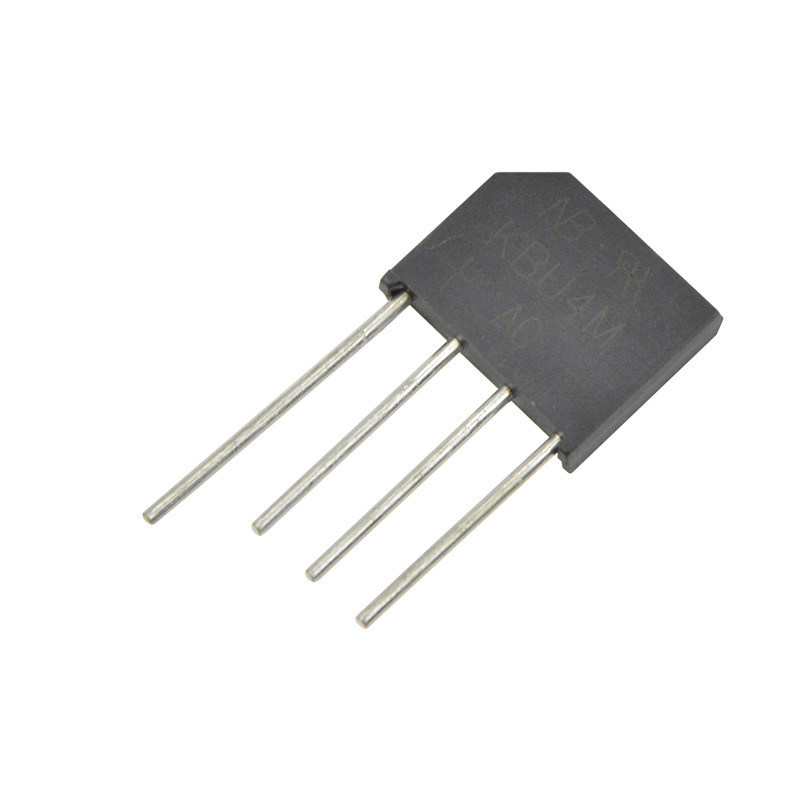

Tek fazlı köprü düzlendirici KBU4M 4A 1000V silikon bir kavanozda
Özellikleri:
•Aşınma aşırı yüklenme oranı - 125 amper zirve
•Basılı devreler için idealdir.
•Plastik malzemeler Underwriters Laboratuvar Yanıcılık Sınıflandırması 94V-0
• RoHS'e uygun
•Montaj konumu: Herhangi bir
Açıklama:
Bir köprü düzleyici, AC'yi (değişen akım) tam dalga titreşimli DC'ye (doğrudan akım) değiştirmek için hareket eden bir köprü olarak yapılandırılmış yarı iletken diyot dizisidir.Dizüstü bilgisayarlar da dahil olmak üzere birçok elektronik cihazda kullanılırElektronik bileşeni nasıl gördüğünüze bağlı olarak, dört diyot kare veya elmas bir desen oluşturur.3 fazlı köprü düzleyici içindeAltı diyot var.
Dört diyot, transformatörün merkezine dokunmadan tam dalga düzeltmesine izin verir..
Tek fazlı köprü düzleyiciElektronik DC güç kaynakları için en sık kullanılan devredir. Dört diyot gerektirir, ancak kullanılan transformatör merkeze bağlı değildir ve maksimum VSM voltajına sahiptir.Tam dalga köprü düzleyici üç farklı fizik formunda mevcutturBu köprü devresinin ana avantajı, özel bir merkezle bağlantılı bir transformatör gerektirmemesidir ve böylece boyutunu ve maliyetini azaltır.Tek ikincil sargı diyot köprüsü ağının bir tarafına ve diğer tarafına yük bağlanır.
En yüksek değerler ve elektrik özellikleri:
Farklı belirtilmedikçe, 25°C çevre sıcaklığında nominal. Dirençli veya endüktif yük,60HZ.
Kapasitif yük için, %20 oranında akım azalması
| Özellikleri | Simge | KBU2M | Birim |
| Maksimum tekrarlayan en yüksek ters gerilim | VRRM | 1000 | V |
| Maksimum RMS köprü giriş voltajı | VRMS | 700 | V |
| Maksimum DC engelleme voltajı | VDC | 1000 | V |
| Maksimum orta ileri düzeltme çıkış akımı. @Ta=50°C. | I(AV) | 4.0 | A |
| Rütbeli yük üzerine uygulanan 8.3ms tek yarı sinüs dalga süper zirve ileri sürüş akımı ((JEDEC yöntemi) | IFSM | 125 | A |
| 2.0A/3.0A zirvesinde köprü elemanı başına maksimum ileri gerilim düşüşü | VF | 1.1 | V |
| Bir eleman başına nominal DC engelleme voltajında maksimum ters akım @Ta=25°C | IR | 10.0 | UA |
| Bir eleman başına nominal DC engelleme voltajı @Ta=150°C'de maksimum ters akım | IR | 1.0 | mA |
| Çalışma sıcaklık aralığıTJ | TJ | -55 ~ 150 | °C |
| Depolama sıcaklık aralığı TA | TSTG | -55 ~ 150 | °C |
Boyut: ((mm)
