Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Diyot köprüsü doğrultucu | Ters Voltaj: | 1000V |
|---|---|---|---|
| İleri Akım: | 8.0A | Parça Sayısı: | 4.0 |
| Montaj konumu: | Herhangi | Tjmax.: | 150°C |
| Vurgulamak: | tek fazlı köprü doğrultucu,köprü tipi doğrultucu |
||
Delik diyot köprüsü doğrultucu KBU8M 8A 1000V tek fazlı tip
Açıklama:
Köprü doğrultucu, Alternatif Akım (AC) 'yi Doğru Akım (DC)' ye verimli bir şekilde dönüştürmek için bir köprü devresi konfigürasyonunda dört veya daha fazla diyot kullanan bir tam dalgalı doğrultucu türüdür.
Doğrultucu devreler iki ana gruba yani tek fazlı ve üç faza ayrılır. Her iki durumda da yine kontrolsüz, yarı kontrollü ve tamamen kontrol edilen üç ana kategoriye ayrılır. Bu voltajı dönüştürmek için diyot kullanırsak, kontrolsüz olarak adlandırılabilir, bunun yerine SCRS gibi güç elektroniği bileşenleri kullanırsak, kontrollü doğrultucular olarak adlandırabiliriz. Uygulama bağımlılığına göre yarım dalga veya tam dalgayı kontrol edebiliriz.
Tek fazlı köprü redresörü , elektronik dc güç kaynakları için en sık kullanılan devrelerdir. Dört diyot gerektirir, ancak kullanılan trafo merkeze bağlı değildir ve maksimum VSM voltajına sahiptir. Tam dalga köprü doğrultucu üç farklı fizik formunda mevcuttur. Bu köprü devresinin ana avantajı, özel bir merkez dişli transformatör gerektirmemesi, böylece boyut ve maliyetini azaltmasıdır. Tek ikincil sargı, diyot köprüsü ağının bir tarafına ve yük diğer tarafa bağlanır.
Özellikler:
• Aşırı yükleme derecesi-200 amper tepe
• Baskılı devre kartı için ideal
• Kalıplanmış plastik tekniği kullanan Reliabe düşük maliyetli yapı
• Plastik malzeme Underwriters Laboratuvarı Yanıcılık Sınıflandırması 94V-0
• RoHS ile uyumlu
• Montaj pozisyonu: Herhangi
• Montaj torku: 5 In.lb.max.
Köprü doğrultucu avantajları
• Tam dalgalı redresörün doğrultma verimliliği, yarı dalgalı doğrultucudan iki kat daha fazladır.
• Tam dalgalı redresör durumunda daha yüksek çıkış voltajı, daha yüksek çıkış gücü ve daha yüksek Trafo Kullanım Faktörü.
• Tam dalgalı doğrultucuda dalgalanma voltajı düşüktür ve daha yüksek frekanstır, dolayısıyla basit filtreleme devresi gereklidir.
• Trafoda ortada bir kademe bağlantısı gerekli değildir, bu nedenle köprü doğrultucu olması durumunda, gerekli trafo daha basittir. Voltajın kademeli olarak yükseltilmesi veya devrilmesi gerekli değilse, transformatör bile ortadan kaldırılabilir.
• Belirli bir güç çıkışı için, köprü redresörü durumunda daha küçük boyutlu güç trafosu kullanılabilir, çünkü tüm ac döngüsü için besleme trafosu akışının hem birincil hem de sekonder sargılarındaki akım
Maksimum değerler ve elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya endüktif yük, 60HZ.
Kapasitif yük için, debiyi% 20 azaltın
| Özellikleri | sembol | KBU2M | birim |
| Maksimum tekrarlayan pik gerilimi | VRRM | 1000 | V |
| Maksimum RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maksimum DC engelleme gerilimi | VDC | 1000 | V |

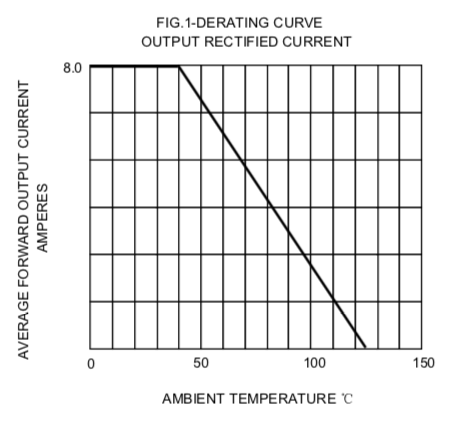

| Maksimum ortalama ileri doğrultulmuş çıkış akımı. @ Ta 50 ° C = | I (AV) | 8 | bir |

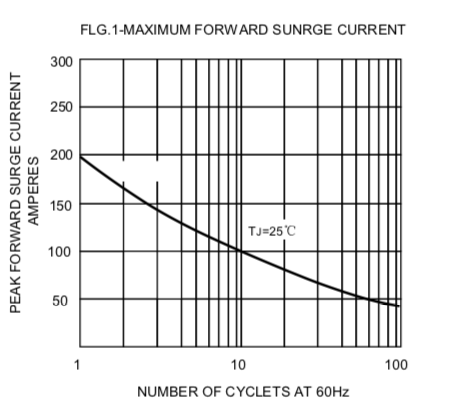

| Nominal yükte beklemeli tepe ileri surage akım 8.3ms tek yarım sinüs dalgası süper (JEDEC yöntemi) | IFSM | 200 | bir |

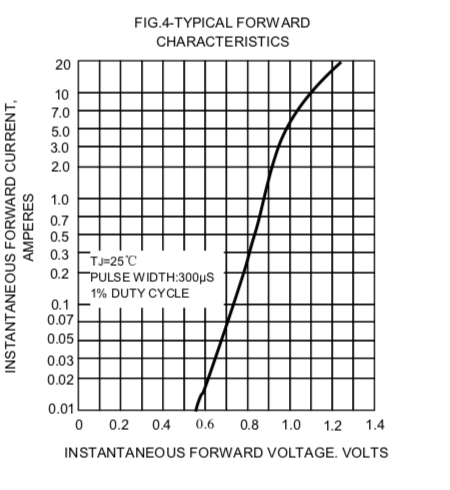

| 2.0A / 3.0A Tepe'de köprü elemanı başına maksimum ileri voltaj düşüşü | VF | 1.1 | V |

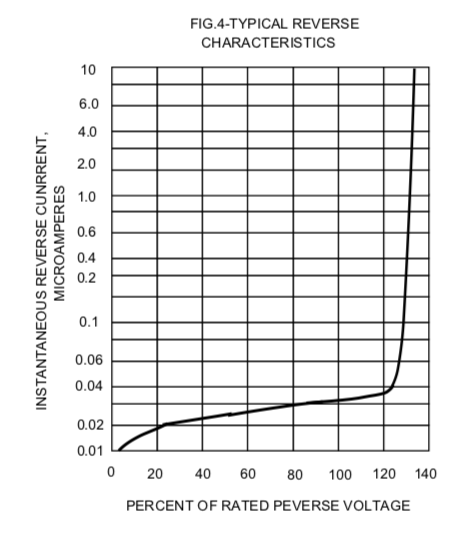

| Her eleman için nominal DC bloklama voltajında maksimum ters akım @ Ta = 25 ° C | İR | 10.0 | uA |
| Her eleman için nominal DC bloklama voltajında maksimum ters akım @ Ta = 150 ° C | İR | 1.0 | mA |
| Çalışma sıcaklığı aralığı | TJ | -55 ~ 150 | ℃ |
| Depolama sıcaklığı aralığı TA | Tstg | -55 ~ 150 | ℃ |

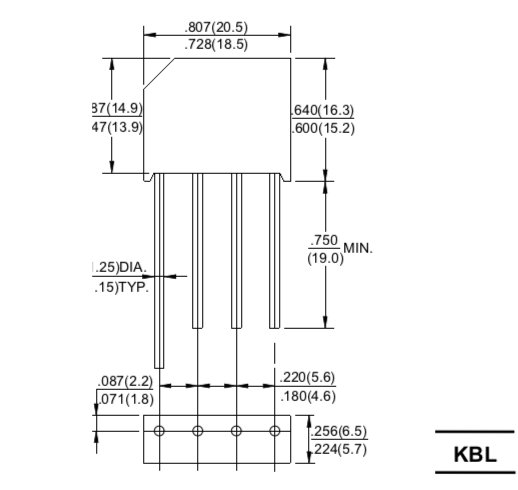

Boyut (mm):
