Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Schottky diyot | polarite: | Katot bandı |
|---|---|---|---|
| Montaj konumu: | Herhangi | Ağırlık: | 0,34 gram (yaklaşık) |
| Ortalama ileri akım: | 1A | Tekrarlanmayan tepe akımı: | 25a |
| Vurgulamak: | Ultra Hızlı Geri Kazanma Diyotu,yüzey montaj düzleyici diyot |
||

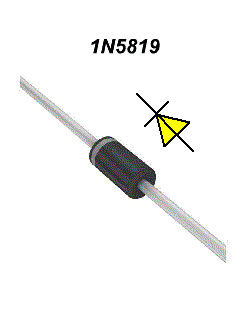

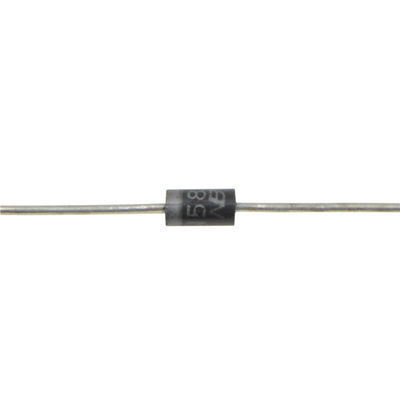

1N5819 40V 1A Schottky bariyer diyot, jeneratör için DO-41 kazası
Açıklama:
Bir diyot, elektrik için tek yönlü bir valftir. Diyotlar elektrik akışını tek yönde sağlar. Çoğu diyotun bir ucunda yönü veya akışı gösteren boyalı bir çizgi vardır.Negatif taraf genellikle beyaz..
Bir Schottky diodu, sıcak taşıyıcı diyot olarak da bilinir; çok hızlı bir anahtarlama eylemine sahip, ancak düşük ileri gerilim düşüşüne sahip bir yarı iletken diyottur.Bir akım diyot boyunca aktığında, diyot terminallerinde küçük bir voltaj düşüşü olur.Normal bir diyotta gerilim düşüşü 0.6 ila 1.7 volt arasında, Schottky diyotunda gerilim düşüşü normalde 0.15 ila 0.45 volt arasında değişir.Bu daha düşük voltaj düşüşü daha yüksek anahtarlama hızı ve daha iyi sistem verimliliği sağlarSchottky diodesinde, bir yarı iletken ile bir metal arasında bir yarı iletken/metal bağlantısı oluşur ve böylece bir Schottky bariyeri oluşturulur.N-tip yarı iletken katot olarak ve metal tarafı diyotun anodu olarak çalışır.
Özellikleri:
•Çok düşük VF
•Epitaxial yapı
•Düşük güç kaybı, yüksek verimlilik
•Düşük depolanan yük, çoğunluk taşıyıcı yapısı
•Plastik malzemenin UL yanıcılık sınıflandırması 94V-0 vardır.
Uygulama:
Schottky diyotları, Schottky diyotundaki yüksek akım yoğunluğu nedeniyle voltaj sıkıştırma uygulamaları ve transistör doyumunun önlenmesi için kullanılır.Ayrıca Schottky diodesinde düşük bir ileri gerilim düşüşü olur., daha az ısıya harcanır, bu da onları hassas ve çok verimli uygulamalar için verimli bir seçim haline getirir.Gece güneş panelleri için ve şebekeye bağlı sistemlerde pillerin boşaltılmasını önlemek için bağımsız fotovoltaik sistemlerde kullanılan Schottky diyotundan dolayı, çoklu diyalog içeren diyotlar paralel bağlantı halinde bağlanır.
MaksimumSıcaklık özellikleri:
Rating: 25°CDiğer belirtilmedikçe ortam sıcaklığı, Dirençli veya İndüktif yük, 60 Hz.
Kapasitik yük oranı için%20 oranında.
| Parametreler | Simge | 1N5819 | Birim |
| Max.repetitive peak ters gerilim | VRRM | 40 | V |
| Maks. RMS köprü giriş voltajı | VRMS | 28 | V |
| Maks. DC engelleme voltajı | VDC | 40 | V |
| Maks. orta ileri düzleştirilmiş çıkış akımı TA=75°C | IF(AV) | 1.0 | A |
| Rütbeli yük üzerine üst üste konulan tek sinüs dalgası ile ileri dalgalanma akımı | IFSM | 25 | A |
| Bir eleman başına tipik termal direnç | ReJA | 50 | °C/W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 110 | pF |
| Çalışma bağlantısı ve depolama sıcaklık aralığı |
Tj TSTG |
-55 ile +125 arasında | °C |
Elektriksel özellikler:
Rating: 25°CDiğer belirtilmediği sürece ortam sıcaklığı.
Kapasitik yükleme oranı için %20.
| Parametreler | Simge | 1N5819 | Birim |
| 1,0A'da bacak başına anlık ileri gerilim düşüşü | VF | 0.6 | V |
|
Maks. SA = 25°C'de aynı anda ters akım Bir eleman başına DC engelleme voltajı TA=25°C |
IR |
1.0 10.0 |
mA |
Boyut:
