| Diğer isim: | süper hızlı kurtarma diyotu | Tepe Ters Gerilim: | 800V |
|---|---|---|---|
| Montaj konumu: | Herhangi | Çalışma Sıcaklığı: | -55°C~125°C |
| Ortalama ileri akım: | 5a | Tekrarlanmayan tepe akımı: | 200a |
| Vurgulamak: | Ultra hızlı kurtarma diyot,yüzey montaj doğrultucu diyot |
||
HER 507 alt minyatür silikon ultra hızlı kurtarma doğrultucu 5A 800 V
Açıklama:
Ultrafast redresörler, ultra hızlı ters geri kazanım ile çok düşük ileri gerilime sahip olacak şekilde tasarlanmıştır. Bu, yüksek frekanslı anahtarlamalı güç kaynaklarında ikincil çıkış düzeltmeleri için ultra hızlı doğrultucu diyotları çok verimli hale getirir. Ultrafast redresörler, geri kazanım süresi ve ileri voltaj arasındaki iyi bir kombinasyon nedeniyle anahtarlama kaybını doğrudan azaltabilir ve genel güç verimliliğini artırabilir. Bazı özellikler ve faydalar arasında yüksek ters voltaj dalgalanma kapasitesi, yüksek termal bisiklet performansı, düşük ısıl direnç ve çok düşük seviyede durum kaybı bulunmaktadır. Ayrıca, ultrafast redresörlerin yumuşak geri kazanım özelliği, güç tüketen salınımları en aza indirir.
Özellikler:
• Düşük ileri voltaj düşüşü
• Yüksek akım kapasitesi
• Yüksek güvenilirlik
• Yüksek akım akımı özellikleri
• Düşük ters akım
• Ultrafast kurtarma
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | HER507 | birim |
| Maks. sıfır akım tepe gerilimi | VRRM | 800 | V |
| Maks. RMS voltajı | VRMS | 560 | V |
| Maks. DC engelleme gerilimi | VDC | 800 | V |
| Maks. TA = 55 'de ortalama ileri doğrultulmuş çıkış akımı | IF (AV) | 5.0 | bir |
| Anma yüküne bindirilmiş tepe ileri dalga akımı 10 ms tek yarım sinüs dalgası | IFSM | 200 | bir |
| Maks. 5.0A'da anlık ileri voltaj | VF | 1.40 | V |
| Maks. geri kazanım süresi TJ = 25 ¢ J | TAR | 75 | ns |
Maksimum DC geri akımı Ta = 25 ℃ Anma DC engelleme gerilimi Ta = 100 ℃ | REJA | 5.0 50.0 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 65 | pF |
| Çalışma sıcaklığı aralığı | Tj | -65 ila +150 | ℃ |
| Depolama sıcaklığı aralığı | Tstg | -65 ila +150 | ℃ |
NOTLAR:
1. Reverse Recovery Test Koşulları: IF = 0.5A, IR = 1.0A, IRR = 0.25A
2. 1 MHz'de ölçüldü ve 4.0 V DC gerilimi uygulandı
Uygulama:
Ultrafast Redresörler, negatif anahtarlama güç kaynakları, serbest tekerlek dingilleri (motorlu uygulamalarda olduğu gibi) ve invertörlerde kullanım için üretilmiştir. Askeri ve diğer yüksek güvenilirlik uygulamalarında da bulunabilirler. Diğer düzenli uygulamalar arasında masaüstü kişisel bilgisayarlar, dizüstü bilgisayar ve yazıcı AC adaptörleri, DVD AC / DC güç kaynakları, monitörler, televizyonlar ve oyun birimleri bulunur.

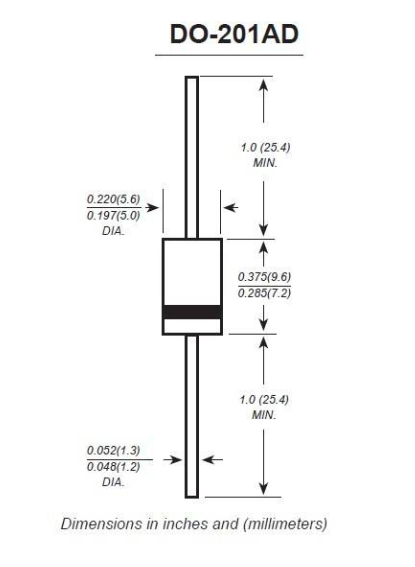

Boyut:
