Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Yüzey Dağı Schottky Diodu | Montaj konumu: | Herhangi |
|---|---|---|---|
| Ağırlık: | 0,063 gram (yaklaşık) | Ortalama ileri akım: | 1.0A |
| Tekrarlanmayan tepe akımı: | 25a | Paket: | SMA |
| Vurgulamak: | Schottky bariyer doğrultucu diyot,yüzey montaj doğrultucu diyot |
||
SS14 1.0A 40 V yüzey montaj schottky bariyer doğrultucu SMD tipi 1N5819
Açıklama:
Bir Schottky diyotu ayrıca sıcak taşıyıcı diyot olarak bilinir; çok hızlı bir anahtarlama etkisine sahip bir yarı iletken diyottur, ancak düşük bir ileri voltaj düşüşü. Diyot boyunca bir akım akarken, diyot terminalleri boyunca küçük bir voltaj düşüşü vardır. Normal bir diyotta voltaj düşüşü 0.6 ila 1.7 volt arasındadır. Schottky diyotunda ise voltaj düşüşü normalde 0.15 ile 0.45 volt arasında değişmektedir. Bu düşük voltaj düşüşü daha yüksek anahtarlama hızı ve daha iyi sistem verimliliği sağlar. Schottky diyotunda yarı iletken ve metal arasında bir yarı iletken-metal bağlantı oluşur ve böylece Schottky bariyeri oluşturulur. N-tipi yarı iletken bir katot gibi davranır ve metal taraf diyodun anotu olarak davranır.
Özellikler:
• Yüzey montaj uygulaması için
• Son derece düşük VF
• Epitaksiyel yapı
• Düşük güç kaybı, yüksek verim
• Düşük depolanmış yük, çoğunluk taşıyıcı inşaatı
• Plastik malzeme UL yanmazlık sınıflandırmasına sahiptir 94V-0
Uygulama:
• Ters polarite problemini önlemek için kullanılabilir
• Yarım Dalga ve Tam Dalga doğrultucular
• Koruma cihazı olarak kullanılır
• Akım düzenleyicileri
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | SS14 | birim |
| Maks. sıfır akım tepe gerilimi | VRRM | 40 | V |
| Maks. RMS voltajı | VRMS | 28 | V |
| Maks. DC engelleme gerilimi | VDC | 40 | V |
| Maks. TA = 90 average ortalama ileri yönlü rektifiye akımı | IF (AV) | 1.0 | bir |
| Anma yükünde (JEDEC Metodu) bindirilen tepe ileri akım akımı sinüs dalgası | IFSM | 25 | bir |
| Eleman başına tipik termal direnç | REJA | 50 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 70 | pF |
| İşletim kavşağı | Tj | -55 ila +125 | ℃ |
| Depolama sıcaklığı aralığı | Tstg | -55 ila +150 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | SS14 | birim |
| Maks. 0,5A'da bacak başına anlık ileri voltaj düşüşü | VF | 0.5 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ | İR | 0.5 | μ A |

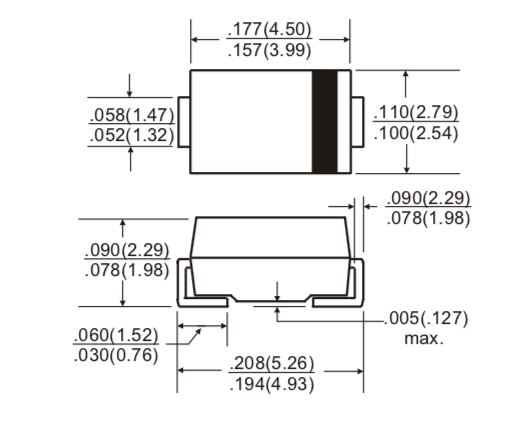

Boyut:
