Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Köprü Dikleyicileri | Montaj konumu: | Herhangi |
|---|---|---|---|
| Ağırlık: | 0,125 gram (yaklaşık) | Ortalama ileri akım: | 0,5A |
| Tekrarlanmayan tepe akımı: | 30A | Paket: | MİNİ-DIP |
| Vurgulamak: | Schottky bariyer doğrultucu diyot,yüzey montaj doğrultucu diyot |
||
MB10S 0.5A 1000V tek fazlı cam pasifleştirilmiş köprü doğrultucular
Açıklama:
Tek fazlı köprü redresörü , elektronik dc güç kaynakları için en sık kullanılan devrelerdir. Dört diyot gerektirir, ancak kullanılan trafo merkeze bağlı değildir ve maksimum VSM voltajına sahiptir. Tam dalga köprü doğrultucu üç farklı fizik formunda mevcuttur. Bu köprü devresinin ana avantajı, özel bir merkez dişli transformatör gerektirmemesi, böylece boyut ve maliyetini azaltmasıdır. Tek ikincil sargı, diyot köprüsü ağının bir tarafına ve yük diğer tarafa bağlanır.
Özellikler:
• Bu seri, Tanınmış Bileşen Dizini, E142814 dosya numarası altında listelenmiştir.
• Yüzey montaj uygulaması için ideal
• Kullanılan plastik malzeme Underwriters Laboratuvarı yanıcılık tanıma 94V-0 taşır
• 30 amper'e aşırı yüklenme oranları
• Yüksek sıcaklıkta lehimleme, 5 lbs (2.3kg) gerginlikte 265 C / 10 saniye garantili
Uygulama:
• Ters polarite problemini önlemek için kullanılabilir
• Yarım Dalga ve Tam Dalga doğrultucular
• Koruma cihazı olarak kullanılır
• Akım düzenleyicileri
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | MB10S | birim |
| Maksimum ters akım gerilimi | VRRM | 1000 | V |
| Maks. RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. TA = 40'da ortalama ileri doğrultulmuş çıkış akımı | IF (AV) | 0.5 | bir |
| Anma yükünde (JEDEC Metodu) bindirilen tepe ileri akım akımı sinüs dalgası | IFSM | 30.0 | bir |
| Sigortalama için derecelendirme (t <8.3ms) | I2 t | 10 | A2 sn |
| Eleman başına tipik termal direnç | REJA | 110 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 25 | pF |
| Çalışma bağlantı ve depolama sıcaklığı aralığı | Tj | -55 ila +150 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | MB10S | birim |
| Maks. 0,5A'da bacak başına anlık ileri voltaj düşüşü | VF | 1.1 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ | İR | 10.0 | μ A |

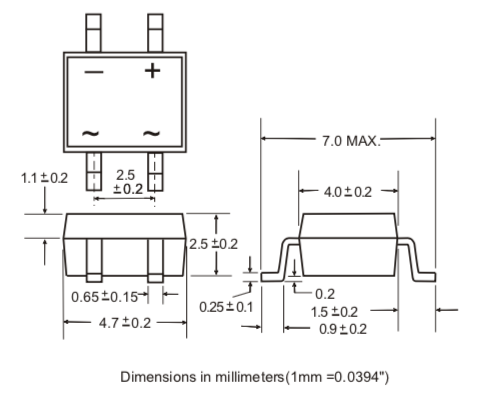

Boyut:
