| Diğer isim: | Ultra Hızlı Geri Kazanma Diyotu | polarite: | Renk bandı sonu belirtir |
|---|---|---|---|
| Montaj konumu: | Herhangi | Ağırlık: | 1,1 gram (yaklaşık) |
| Ortalama ileri akım: | 3A | Tekrarlanmayan tepe akımı: | 100A |
| Vurgulamak: | Schottky bariyer doğrultucu diyot,yüzey montaj doğrultucu diyot |
||

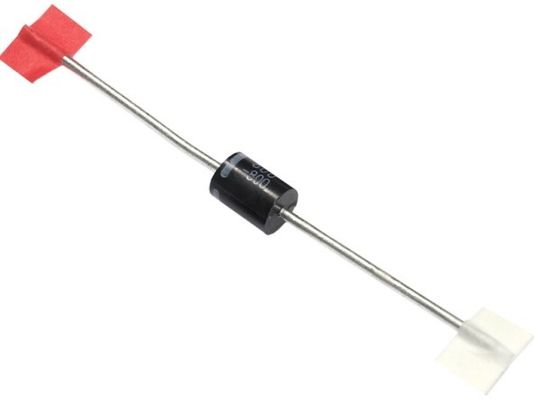

BY399 3A 800 V yumuşak kurtarma hızlı anahtarlama silikon doğrultucu diyot
Açıklama:
Ultrafast redresörler, ultra hızlı ters geri kazanım ile çok düşük ileri gerilime sahip olacak şekilde tasarlanmıştır. Bu, yüksek frekanslı anahtarlamalı güç kaynaklarında ikincil çıkış düzeltmeleri için ultra hızlı doğrultucu diyotları çok verimli hale getirir. Ultrafast redresörler, geri kazanım süresi ve ileri voltaj arasındaki iyi bir kombinasyon nedeniyle anahtarlama kaybını doğrudan azaltabilir ve genel güç verimliliğini artırabilir. Bazı özellikler ve faydalar arasında yüksek ters voltaj dalgalanma kapasitesi, yüksek termal bisiklet performansı, düşük ısıl direnç ve çok düşük seviyede durum kaybı bulunmaktadır. Ayrıca, ultrafast redresörlerin yumuşak geri kazanım özelliği, güç tüketen salınımları en aza indirir.
Ultrafast Redresörler, negatif anahtarlama güç kaynakları, serbest tekerlek dingilleri (motorlu uygulamalarda olduğu gibi) ve invertörlerde kullanım için üretilmiştir. Askeri ve diğer yüksek güvenilirlik uygulamalarında da bulunabilirler. Diğer düzenli uygulamalar arasında masaüstü kişisel bilgisayarlar, dizüstü bilgisayar ve yazıcı AC adaptörleri, DVD AC / DC güç kaynakları, monitörler, televizyonlar ve oyun birimleri bulunur.
Özellikler:
• yüksek akım akımı yeteneği
• Plastik ambalajda Underwriters Laboratuvarı
Yanma Sınıflandırması 94V-O
• Boşluksuz kalıplı plastik ambalaj
• Termal kaçak olmaksızın TA = 55 ¢ J'de 3.0 Amper çalışması
• Yüksek verimlilik için hızlı geçiş
• MIL-S-19500 / 228'in çevre standartlarını aşıyor
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | BY399 | birim |
| Maks. sıfır akım tepe gerilimi | VRRM | 800 | V |
| Maks. RMS voltajı | VRMS | 560 | V |
| Maks. DC engelleme gerilimi | VDC | 800 | V |
| Maks. TA = 50 average de ortalama ileri doğrultulmuş çıkış akımı | IF (AV) | 3.0 | bir |
| Anma yüküne bindirilmiş tepe ileri dalga akımı 10 ms tek yarım sinüs dalgası | IFSM | 100 | bir |
| Max.repetitive tepe ileri dalgalanma | IFSM | 10.0 | bir |
| Maks. 3,0A'da anlık ileri voltaj | VF | 1.30 | V |
Maks. DC ters akım Ta = 25 ¢ J anma DC engelleme gerilimi Ta = 100 ¢ J | İR | 10.0 500 | £ g A |
| Maks. geri kazanım süresi TJ = 25 ¢ J | TAR | 150 | ns |
| Eleman başına tipik termal direnç | REJA | 22.0 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 60 | pF |
| Çalışma sıcaklığı aralığı | Tj | -55 ila +125 | ℃ |
| Depolama sıcaklığı aralığı | Tstg | -55 ila +150 | ℃ |
NOTLAR:
1. f <15HKz'de tekrarlanan Tepe İleri Dalgalanma Akımı.
2. 1 MHz'de ölçüldü. Ve 4.0 volt ters gerilimi uygulandı.
3. Geri Kazanım Test Koşulları; = 0.5A, İR = 1.0A, Irr = 0.25A IF.
4. İklimlendirmeden ortam sıcaklığına kadar.

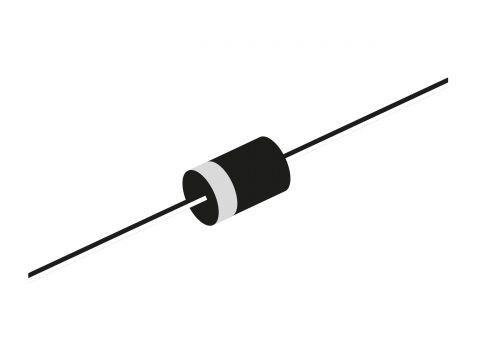

Boyut:
