Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | SMD doğrultucu diyot | Terminaller: | MIL-STD-202, Yöntem 208'e göre lehimlenebilir lehim kaplamalı |
|---|---|---|---|
| polarite: | Renk bandı katot ucunu belirtir | Montaj konumu: | Herhangi |
| Ağırlık: | 0,063 gram (yaklaşık) | Ortalama ileri akım: | 1A |
| Tekrarlanmayan tepe akımı: | 30A | Paket: | SMA |
| Vurgulamak: | Ultra hızlı kurtarma diyot,schottky bariyer doğrultucu diyot |
||
Genel amaçlı 1.0A 1000V yüzey montajlı silikon doğrultucu M7
Açıklama:
Bir diyot, elektrik için tek yönlü bir vanadır. Diyotlar tek bir yönde elektrik akışına izin verir. Çoğu diyotun bir ucunda yön veya akış gösteren boyalı bir çizgi vardır. Negatif taraf normalde beyazdır.
Bir SMT bileşeni genellikle delikten muadilinden daha küçüktür, çünkü daha küçük kablolara veya hiç kabloya sahip değildir. Çeşitli stillerde kısa pimler veya uçlar, düz kontaklar, lehim bilyeleri (BGA) matrisi veya bileşenin gövdesi üzerinde sonlandırma olabilir.
Özellikler:
• Yüzey montaj uygulaması için ideal
• 30A zirve dalgalanma aşırı yük derecesi
• Plastik malzeme UL tanıma yanıcılık sınıflandırmasına sahiptir 94V-0
• Yerleşik gerilim azaltma
Uygulama:
• Ters polarite problemini önlemek için kullanılabilir
• Yarım Dalga ve Tam Dalga doğrultucular
• Koruma cihazı olarak kullanılır
• Akım düzenleyicileri
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | M7 | birim |
| Maksimum ters akım gerilimi | VRRM | 1000 | V |
| Maks. RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. TA = 100 average ortalama ileri yönlü rektifiye akımı | IF (AV) | 1.0 | bir |
| Anma yükünde (JEDEC Metodu) bindirilen tepe ileri akım akımı sinüs dalgası | IFSM | 30.0 | bir |
| Eleman başına tipik termal direnç | REJA | 28 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 10 | pF |
| Çalışma bağlantı ve depolama sıcaklığı aralığı | Tj Tstg | -65 ila +150 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | M7 | birim |
| Maks. 1.0A'da bacak başına anlık ileri voltaj düşüşü | VF | 1.1 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ Eleman başına DC blokaj gerilimi TA = 125 ℃ | İR | 5.0 100 | μ A |
Diyot ve doğrultucu arasındaki fark:
| Diyot | doğrultucu | |
| Tanım | Bir diyot, akımın sadece bir yönde hareket etmesini sağlayan bir tür elektrikli cihazdır. | Doğrultucular, AC voltajı tek yönlü darbeli DC voltajına dönüştürmek için kullanılan elektronik cihazlardır. Diyotlar genellikle redresör tasarımında kullanılır. |
| Kullanımları | • Kırpma ve Sıkma - gerilime sınırlamalar koyarak devreleri korumak için • Voltaj redresörü - AC'ye DC'yi çevirme • Gerilim Çarpanları • İki voltajın doğrusal olmayan karışımı | • Bilgisayarlardaki gücü ve motorlu taşıtlardaki elektrik gücünü düzenleyen bulunabilirler. • Şarj edilebilir piller, bilgisayar güç kaynakları ve araç aküleri için de şarj cihazlarında kullanılabilirler. • Genellikle AC'den DC'ye dönüşüm için kullanılır, • Radyo demodülasyonunu gerçekleştirmek için radyo dedektöründe de kullanılabilir. |
| Türleri | • Kavşak diyotu (sıradan tip) • Işık yayan (LED) • Fotodiyotlar (ışığı emer, akım verir) • Schottky (yüksek hızlı anahtar, alçak gerilim, Al. On Silicon) • Tünel (I vs V, jd'den biraz farklı, negatif direnç!) • Veractor (bağlantı kapağı voltaj ile değişir) • Zener (özel bağlantı diyotu, ters çevrilmiş kullanım) | • Yarım dalga doğrultucu - Sadece bir diyotla yapılan en basit doğrultucu türüdür. • Tam dalgalı doğrultucu - Bu doğrultucu esas olarak iki yarım dalgalı doğrultucudan oluşur ve iki diyot ve transformatörde topraklanmış bir merkez musluğu ile yapılabilir. • Köprü doğrultucu - Tam dalga doğrultma elde etmek için köprü düzenindeki dört diyottan yararlanır. |
| Cihaz tipi | Bir diyot sadece 2 yarı iletken bölgeye sahiptir ve bu nedenle 2 kurşun vardır. | Bir redresör grubu genellikle çoklu diyotlara veya ikiden fazla terminasyona sahiptir. |

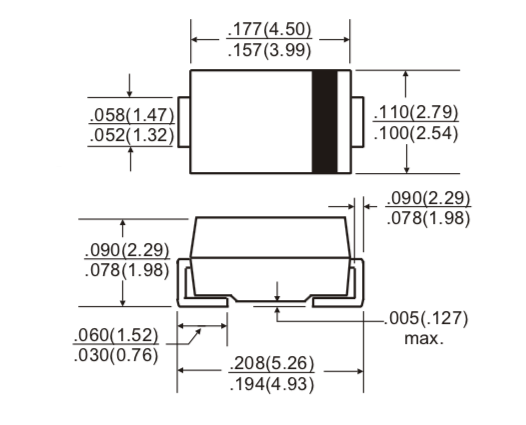

Boyut:
