Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Diğer isim: | Ultra Hızlı Geri Kazanma Diyotu | polarite: | Katot bandı |
|---|---|---|---|
| Montaj konumu: | Herhangi | Ağırlık: | 1,10 gram (yaklaşık) |
| Ortalama ileri akım: | 5a | Tekrarlanmayan tepe akımı: | 150A |
| Vurgulamak: | Ultra hızlı kurtarma diyot,schottky bariyer doğrultucu diyot |
||
Ultra hızlı kurtarma doğrultucu diyot UF5408 5.0A 1000 V, paket DO-27
Açıklama:
Bir diyot, elektrik için tek yönlü bir vanadır. Diyotlar tek bir yönde elektrik akışına izin verir. Çoğu diyotun bir ucunda yön veya akış gösteren boyalı bir çizgi vardır. Negatif taraf normalde beyazdır.
Ultrafast redresörler, ultra hızlı ters geri kazanım ile çok düşük ileri gerilime sahip olacak şekilde tasarlanmıştır. Bu, yüksek frekanslı anahtarlamalı güç kaynaklarında ikincil çıkış düzeltmeleri için ultra hızlı doğrultucu diyotları çok verimli hale getirir. Ultrafast redresörler, geri kazanım süresi ve ileri voltaj arasındaki iyi bir kombinasyon nedeniyle anahtarlama kaybını doğrudan azaltabilir ve genel güç verimliliğini artırabilir. Bazı özellikler ve faydalar arasında yüksek ters voltaj dalgalanma kapasitesi, yüksek termal bisiklet performansı, düşük ısıl direnç ve çok düşük seviyede durum kaybı bulunmaktadır. Ayrıca, ultrafast redresörlerin yumuşak geri kazanım özelliği, güç tüketen salınımları en aza indirir.
Özellikler:
• Dağınık kavşak
• Yüksek verimlilik için hızlı geçiş
• Yüksek akım kapasitesi ve düşük İleri Gerilim Düşümü
• 150A tepe noktasına aşırı yüklenme oranı
• Düşük ters kaçak akım
• Plastik malzeme UL yanmazlık sınıflandırmasına sahiptir 94V-0
Uygulama:
Ultrafast Redresörler, negatif anahtarlama güç kaynakları, serbest tekerlek dingilleri (motorlu uygulamalarda olduğu gibi) ve invertörlerde kullanım için üretilmiştir. Askeri ve diğer yüksek güvenilirlik uygulamalarında da bulunabilirler. Diğer düzenli uygulamalar arasında masaüstü kişisel bilgisayarlar, dizüstü bilgisayar ve yazıcı AC adaptörleri, DVD AC / DC güç kaynakları, monitörler, televizyonlar ve oyun birimleri bulunur.
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | UF5408 | birim |
| Maksimum ters akım gerilimi | VRRM | 1000 | V |
| Maks. RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. TA = 75 average ortalama ileri yönlü rektifiye akımı | IF (AV) | 3.0 | bir |
| Anma yüküne bindirilmiş tepe ileri akım akımı tek sinüs dalgası | IFSM | 150 | bir |
| Eleman başına tipik termal direnç | REJA | 20 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 50 | pF |
| Çalışma bağlantı ve depolama sıcaklığı aralığı | Tj Tstg | -55 ila +150 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | UF5408 | birim |
| Maks. 1.0A'da bacak başına anlık ileri voltaj düşüşü | VF | 1.7 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ Eleman başına DC blokaj gerilimi TA = 25 ℃ | İR | 10 100 | mA |

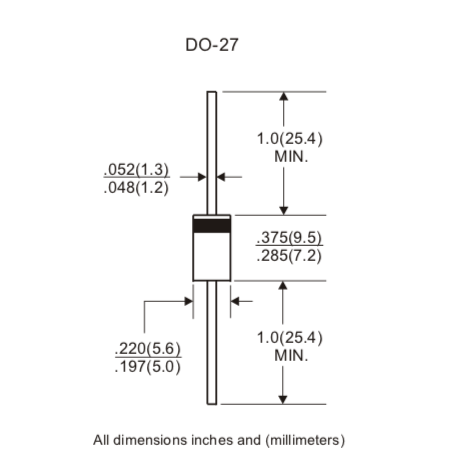

Boyut:
