| Diğer isim: | süper hızlı kurtarma diyotu | polarite: | Katot bandı |
|---|---|---|---|
| Montaj konumu: | Herhangi | Ağırlık: | 0,3 gram (yaklaşık) |
| Ortalama ileri akım: | 1A | Tekrarlanmayan tepe akımı: | 30A |
| Vurgulamak: | Ultra hızlı kurtarma diyot,yüzey montaj doğrultucu diyot |
||
BA159 hızlı kurtarma silikon doğrultucu diyot 1.0A 1000 V için LED sürücü
Açıklama:
Ultra Fast Recovery Redresör Diyot, yüksek frekansta düzeltme amacıyla kısa geri geri kazanım süresine sahip yarı iletken bir cihazdır. Yüksek frekanslı AC sinyalinin düzeltilmesi için hızlı bir iyileşme süresi çok önemlidir. Diyotlar çoğunlukla redresörlerde kullanılır çünkü ultra yüksek anahtarlama hızına sahiptirler.
Hızlı geri kazanım diyotu, sıradan diyotun oluşturulduğu şekilde benzer şekilde yapılır. Bu diyotlar ve geleneksel diyotlar arasındaki yapıdaki en büyük fark, rekombinasyon merkezlerinin varlığıdır. Hızlı geri kazanım diyotlarında, yarı iletken malzemeye Gold (Au) eklenir. Bu, şarj taşıyıcılarının ömrünün (?) Azaldığı rekombinasyon merkezlerinin sayısal değerinde artışa yol açar.
Özellikler:
• Dağınık kavşak
• Yüksek verimlilik için hızlı geçiş
• Yüksek akım kapasitesi ve düşük ileri voltaj düşüşü
• 30A zirve dalgalanma aşırı yük derecesi
• Düşük ters kaçak akım
• Plastik malzeme UL yanmazlık sınıflandırmasına sahiptir 94V-0
Hızlı Kurtarma Diyotunun Avantajları:
• Ultra Yüksek Anahtarlama Hızı
• Düşük ters iyileşme süresi
• Geleneksel diyotlara kıyasla daha iyi verimlilik.
• Azaltılmış kayıp
Maksimum Puanlar ve Termal Özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme, Direnç veya Endüktif yük, 60 Hz.
Kapasitif yük kaybı için % 20 oranında azaltın.
| Parametre | sembol | BA159 | birim |
| Maksimum ters akım gerilimi | VRRM | 1000 | V |
| Maks. RMS köprü giriş gerilimi | VRMS | 700 | V |
| Maks. DC engelleme gerilimi | VDC | 1000 | V |
| Maks. TA = 75 average ortalama ileri yönlü rektifiye akımı | IF (AV) | 1.0 | bir |
| Anma yüküne bindirilmiş tepe ileri akım akımı tek sinüs dalgası | IFSM | 30 | bir |
| Maksimum geri kazanım süresi TJ = 25 ℃ | trr | 500 | n S |
| Eleman başına tipik termal direnç | REJA | 50 | ℃ / W |
| Eleman başına tipik bağlantı kapasitesi | Cj | 15 | pF |
| Çalışma bağlantı ve depolama sıcaklığı aralığı | Tj Tstg | -65 ila +150 | ℃ |
Elektriksel özellikler:
Aksi belirtilmedikçe 25 ℃ ortam sıcaklığında değerlendirme. Dirençli veya Endüktif yük, 60Hz.
Kapasitif yük kaybı için% 20 oranında.
| Parametre | sembol | BA159 | birim |
| Maks. 1.0A'da bacak başına anlık ileri voltaj düşüşü | VF | 1.3 | V |
Maks. Nominal gerilimde DC geri akım = 25 ℃ Eleman başına DC blokaj gerilimi TA = 25 ℃ | İR | 5.0 50.0 | mA |

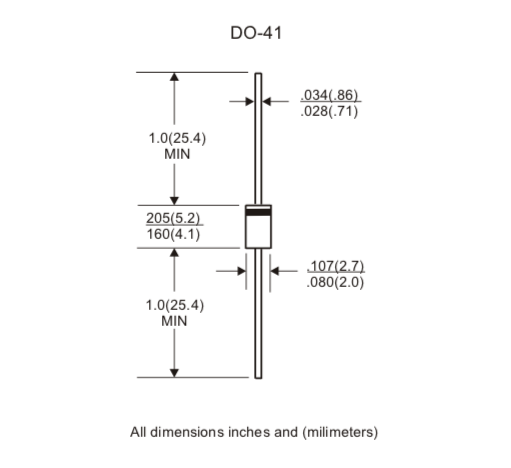

Boyut:
